Ophaalbrug
Beweegbare techniek met karakter
Een ophaalbrug is een bijzondere brug. Niet alleen omdat zij opent en sluit, maar vooral omdat techniek, balans en uitstraling hier samenkomen. Waar een vaste brug ruimte vraagt om hoogte te maken, biedt een ophaalbrug een praktische oplossing op plekken waar die ruimte ontbreekt. Zeker in stedelijke situaties of historische omgevingen is dat vaak doorslaggevend.

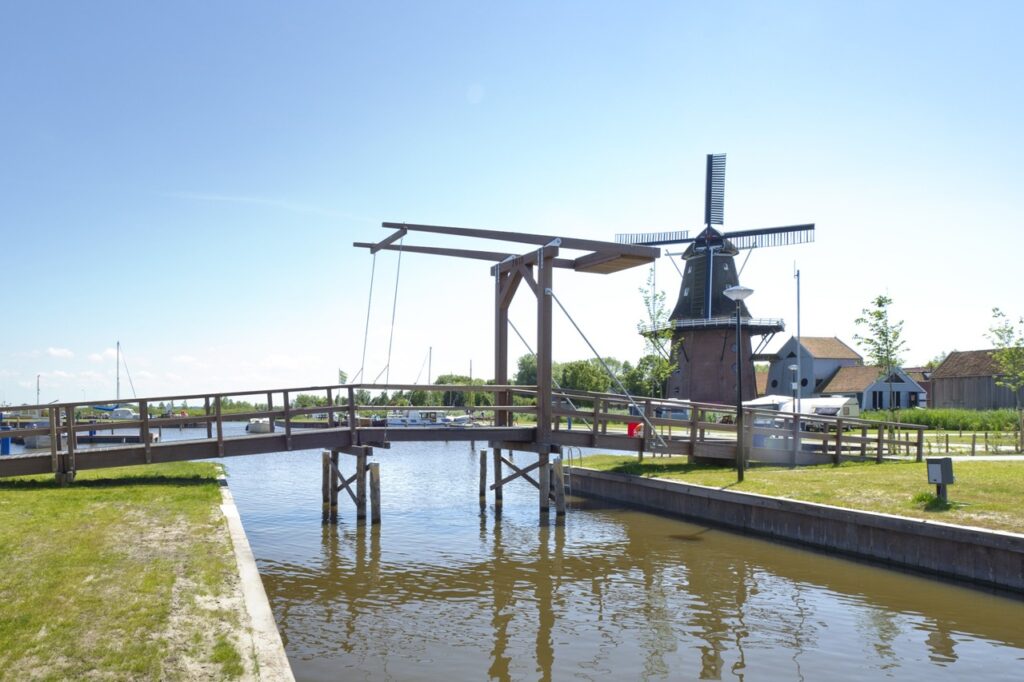

Bij Meerdink bouwen we ophaalbruggen die soepel functioneren en passen bij hun omgeving. Technisch zorgvuldig uitgebalanceerd, visueel in harmonie met de plek waar zij ligt.
Wat maakt een ophaalbrug uniek?
Een ophaalbrug is een brug met een beweegbaar deel in het brugdek. De val, het deel dat opent, kan duizenden kilo’s wegen. Door het toepassen van een contragewicht wordt het openen van de brug met relatief weinig inspanning mogelijk gemaakt. Dat kan handmatig of mechanisch worden uitgevoerd, vaak door een brugwachter ter plaatse.
Kenmerkende onderdelen van een ophaalbrug zijn de poort waar het verkeer onderdoor rijdt, de balanspriem, de balans en het beweegbare brugdek. Juist de combinatie van deze onderdelen maakt een ophaalbrug technisch complexer dan een vaste brug. Het balanceren van het brugdek komt nauw. Het contragewicht wordt tot op de kilo afgestemd, zodat de brug veilig, gecontroleerd en duurzaam functioneert.
Een ophaalbrug wordt vrijwel altijd over water gebouwd. Zij is bedoeld om vaartuigen doorgang te geven wanneer de vaste doorvaarhoogte van een brug niet toereikend is.
Fundering en investering
Wat je ziet is niet altijd waar de grootste investering zit. Bij een ophaalbrug speelt de fundering een belangrijke rol. De ondergrond bepaalt in hoge mate hoe de brug gefundeerd moet worden. Soms bevindt een aanzienlijk deel van het budget zich onder het maaiveld.
Daarnaast beïnvloeden de volgende factoren de investering:
- De benodigde doorvaarhoogte
- De breedte en overspanning van de brug
- De frequentie van opening
- De gekozen materialen
- De staat van de ondergrond
Esthetiek speelt uiteraard mee, maar vormt doorgaans een kleiner deel van de totale kosten dan fundering en techniek.

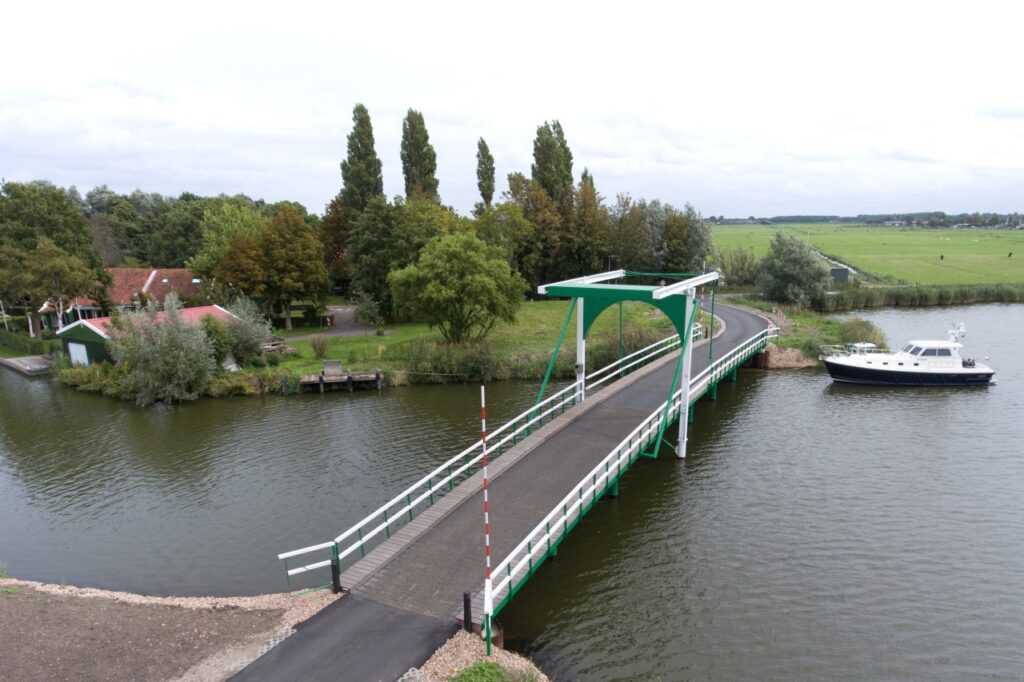

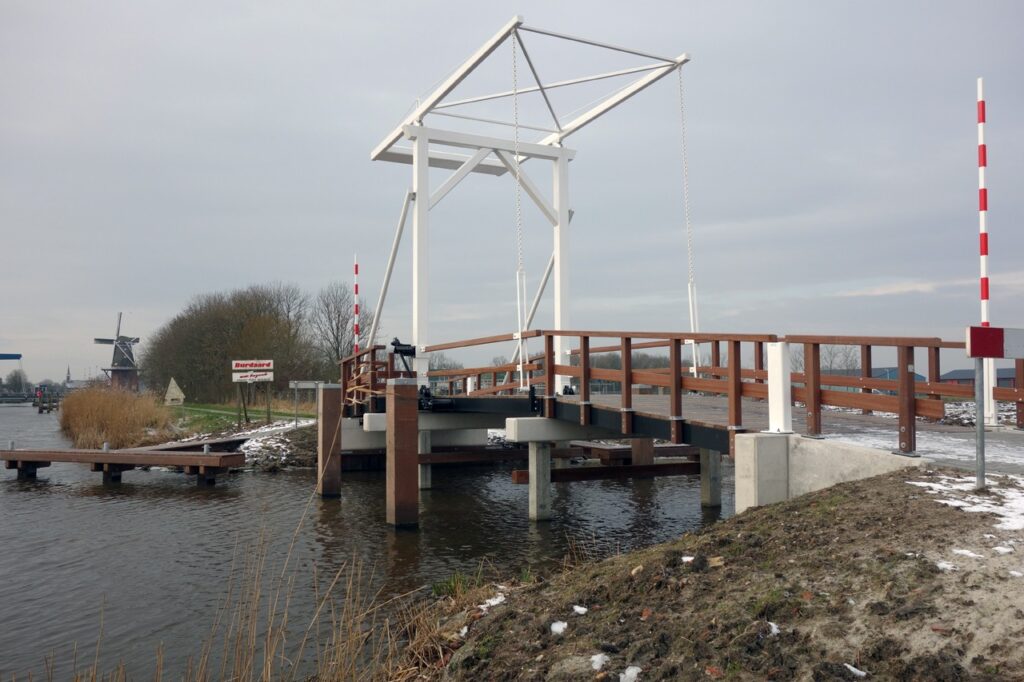

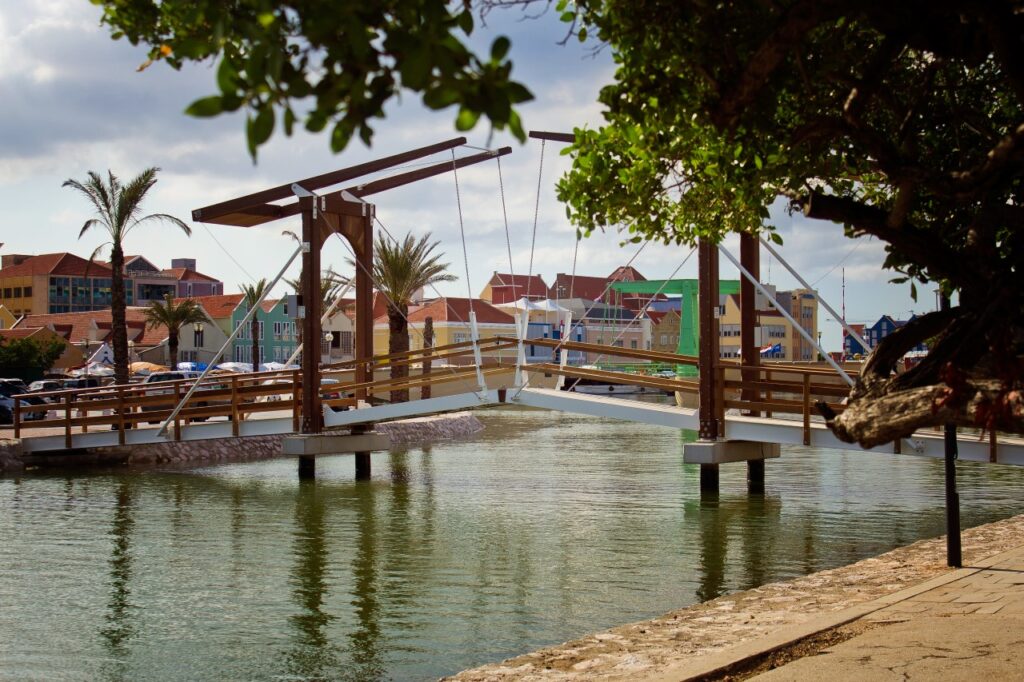

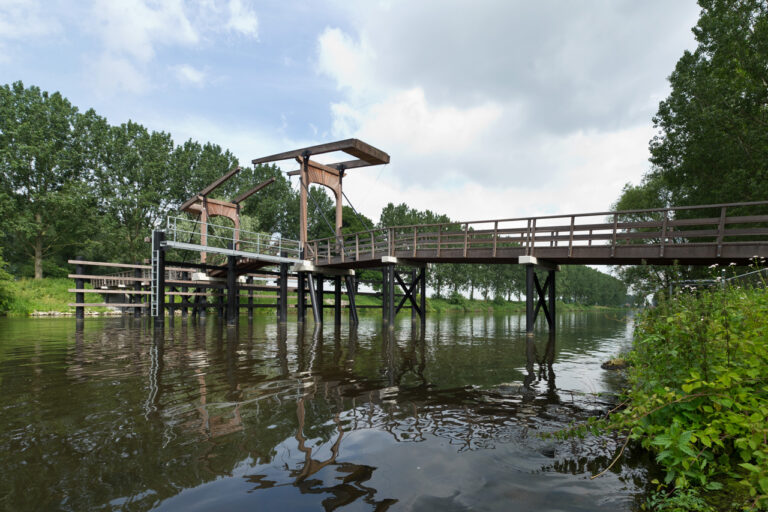

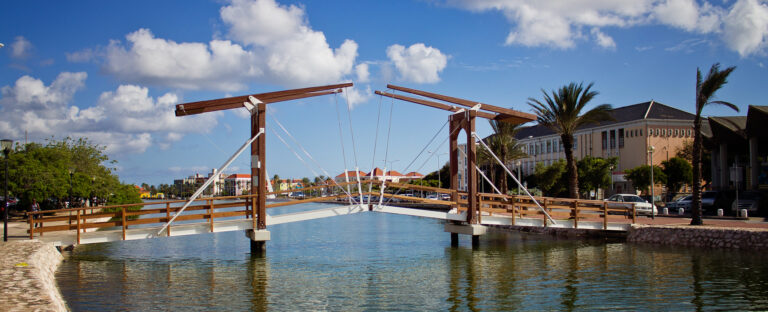

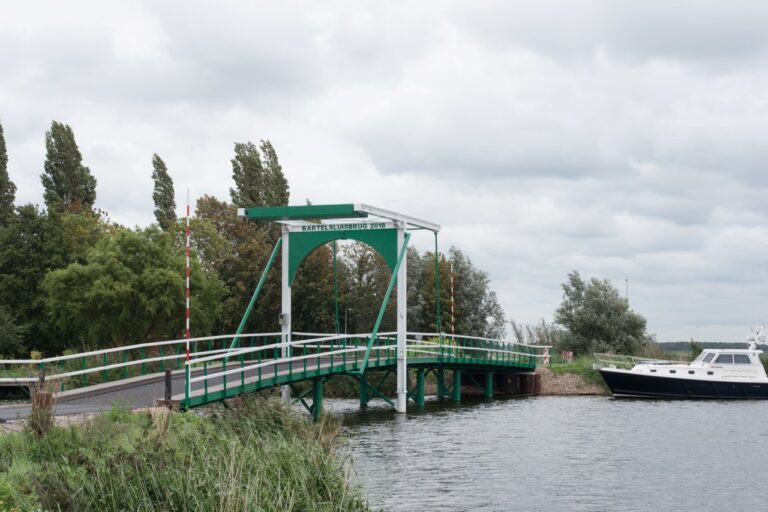

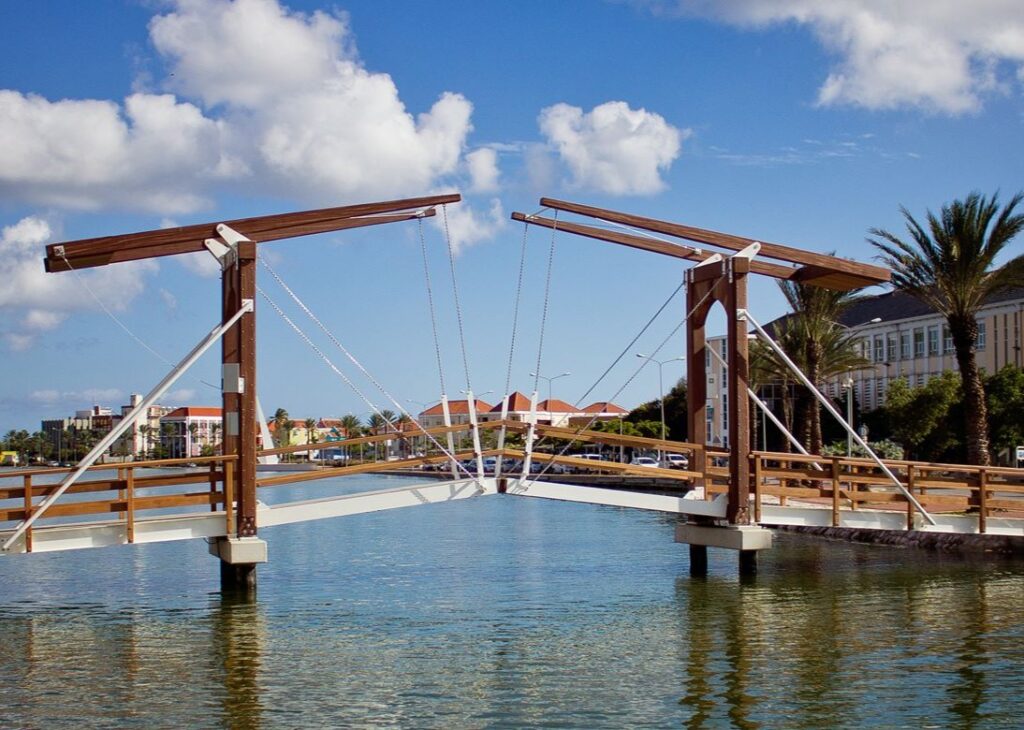

een paar van de recent opgeleverde ophaalbruggen
We helpen u graag op weg
Wanneer is een ophaalbrug de juiste keuze?
Een ophaalbrug is vooral geschikt wanneer ruimte beperkt is. Bij een vaste boogbrug is een lange oprit nodig om hoogte te winnen. Dat is niet altijd mogelijk, zeker niet in binnenstedelijke gebieden waar hellingen comfortabel en toegankelijk moeten blijven voor voetgangers, fietsers en rolstoelgebruikers.

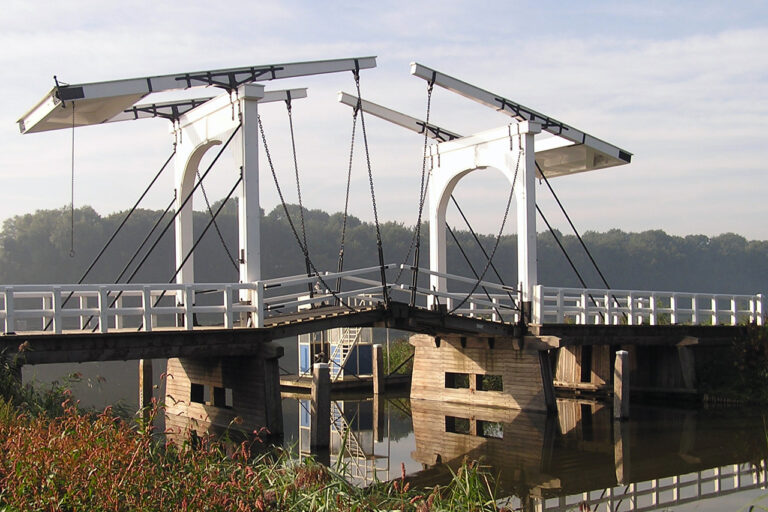

Daarnaast wordt een ophaalbrug vaak gekozen in historische stadsgezichten. Niet alleen vanwege de functionaliteit, maar ook vanwege de herkenbare uitstraling. Veel bestaande ophaalbruggen zijn iconisch voor hun omgeving. Bij vervanging bouwen wij deze bruggen zorgvuldig na of hergebruiken we delen van de oorspronkelijke constructie, zeker wanneer het om monumentale objecten gaat.
ZO BOUWEN WE UW NIEUWE ophaalbrug
Sommige opdrachtgevers vinden het gewéldig om als co-bruggenbouwer mee te denken, creëren en doen bij de bouw van hun nieuwe brug. Andere opdrachtgevers worden liever volledig ontzorgd zodat ze zich kunnen focussen op andere werkzaamheden. Daarom zijn niet alleen onze bruggen, maar ook ons processen maatwerk. Hieronder vindt u een globale route, waarbij u zelf bepaalt waar en hoeveel u erbij betrokken wenst te zijn. Uw brug; uw proces!
Hout en staal in balans
Ophaalbruggen bouwen wij voornamelijk in hout en staal. Hout geeft een warme uitstraling en sluit goed aan bij historische of landschappelijke omgevingen. Staal is onmisbaar bij scharnierpunten en bewegende onderdelen en biedt maximale constructieve zekerheid.
Circulair bouwen is bij ophaalbruggen mogelijk. In staal kan een constructie volledig circulair worden gerealiseerd. Bij hout ligt dat complexer wanneer het gaat om zeer grote lengtes, zoals balanspriemen van tien meter. Toch kijken wij altijd eerst naar hergebruik waar dat technisch verantwoord is.
Levensduur en onderhoud
Een ophaalbrug vraagt om meer inspectie dan een vaste brug, omdat er bewegende onderdelen aanwezig zijn. Jaarlijkse keuring en zorgvuldig onderhoud zijn essentieel voor veiligheid en betrouwbaarheid.
Bij goed beheer gaat een ophaalbrug gemiddeld zestig tot zeventig jaar mee. Door nauwkeurige detaillering en degelijke uitvoering zorgen wij dat slijtage beperkt blijft en de brug haar functie jarenlang behoudt.
Balans tot op de kilo
Het hart van een ophaalbrug is de balans. Het brugdek en het contragewicht moeten perfect op elkaar zijn afgestemd. Wanneer dat klopt, opent de brug licht en gecontroleerd. Wanneer dat niet klopt, ontstaat er onnodige belasting op scharnierpunten en mechaniek.
Het bouwen van een ophaalbrug vraagt daarom om precisie en ervaring. De scharnierpunten worden uitgevoerd in staal en moeten duurzaam en slijtvast zijn. De balanspriemen en andere dragende delen worden zorgvuldig berekend en geproduceerd. Dit is ambacht in combinatie met techniek. Hierin onderscheiden wij ons.
Een ophaalbrug met een eigen gezicht
Elke ophaalbrug die wij bouwen is maatwerk. Klassiek of modern, ingetogen of uitgesproken. Soms bouwen we een historische brug zorgvuldig na. Soms ontwerpen we een nieuwe brug die haar eigen plek opeist in het straatbeeld.
Wat al onze ophaalbruggen gemeen hebben, is dat ze zorgvuldig zijn uitgebalanceerd. Technisch doordacht en met aandacht gebouwd in onze werkplaats in Winterswijk.
Wilt u een nieuwe ophaalbrug realiseren of een bestaande vervangen? We denken graag met u mee over de juiste oplossing voor uw locatie en gebruik.
